Таблица расшифровки блоков предохранителей ГАЗ-3102



Номер Номинальный ток, A Назначение предохранителя

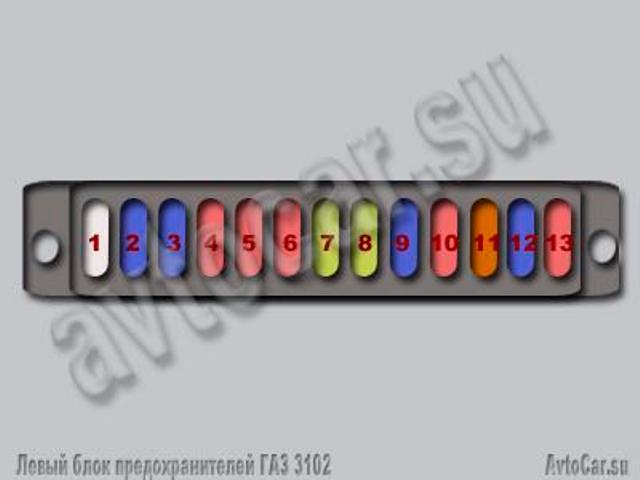

Схема левого блока предохранителей ГАЗ-3102
Левый блок предохранителей в салоне
1 25 Резерв
2 15 Дальний свет - правая фара
3 15

Дальний свет - левая фара

Индикатор дальнего света фар

4 10

Ближний свет - правая фара

Корректор фар (комплектация)

5 10 Ближний свет - левая фара
6 10

Электровентилятор охлаждения - реле

Обогрев сидений - реле

Стояночный тормоз - реле

Стеклоомыватель (жиклеры)

7 20 Резерв
8 20

Прикуриватель

Звуковой сигнал (реле+сигналы)

9 15 Задние противотуманные огни
10 10 Радиооборудование
11 5 Электронный блок управления двигателем
12 15 Освещение подкапотного пространства, вещевого ящика и салона
13 10 Стеклоочиститель, реле фароомывателя

Правый блок предохранителей в салоне

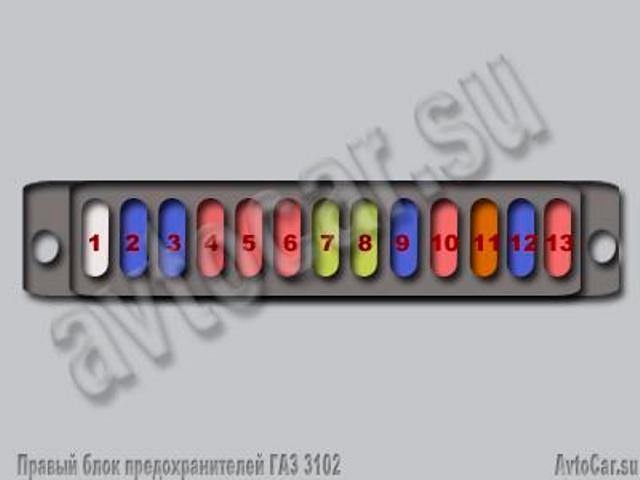

Расположение в правом блоке предохранителей в салоне ГАЗ 3102
1 25 Противотуманные фары и фонари
2 15

Отопитель

Обогрев заднего стекла (реле и н.элемент)

3 15

Задние ходовые огни

Панель приборов

Датчик спидометра

4 10

Стоп-сигнал

Розетка 12 В для переносной лампы

5 10 Аварийно-световая сигнализация
6 10

Габаритные огни-левый борт

Индикатор габаритных огней

Противотуманные фары - реле

7 20 Обогрев заднего стекла
8 20 Резерв
9 15 Электрический топливный насос (ЗМЗ-4062.10)
10 10

Блок управления двигателем (ЗМЗ-4062.10)

Блок ЭПХХ (ЗМЗ-402.10)

11 5

Указатели поворотов

Индикаторы указателей поворотов

12 15 Обогрев сидений водителя, пассажира
13 10

Габаритные огни - правый борт

Освещение багажника

Освещение номерного знака

Освещение панели приборов и прикуривателя

Под капотом, на левом брызговике, около АКБ находится блок из двух предохранителей. Предохранитель на 30 А - вентилятор охлаждения двигателя, а на 60 А - основной предохранитель (все цепи кроме цепи стартера).
