Расшифровка предохранителей в блоке ВАЗ-2115 (Samara 2)



Маркировка Номинальный ток, A Назначение предохранителя

Блок предохранителей расположенных под панелью управления

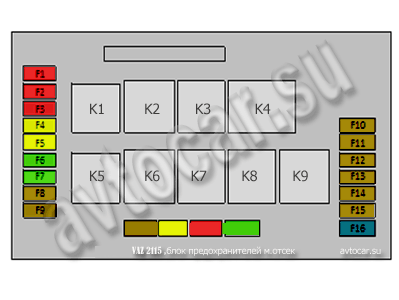

схема блока предохранителей ВАЗ 2115
F1 10 Задние противотуманные фонари и сигнализатор включения на приборная панель
F2 10 Указатели поворота
Реле-прерыватель указателей поворота и аварийной сигнализации (режим аварийной сигнализации)
Контрольная лампа аварийной сигнализации
F3 10 Передний плафон освещения салона
Центральный плафон освещения салона
Освещение багажного отделения
Подсветка замка зажигания
Лампа контроля ЭБУ (двигатель ВАЗ-2111)
Лампы сигналов торможения
Маршрутный компьютер*
F4 20 Заднее стекло - нагревательный элемент, реле (контакты) включения
Розетка для лампы освещения
F5 20 Вентилятор системы охлаждения двигателя - электродвигатель
Звуковой сигнал с реле включения
F6 30 Электро-стеклоподъемники дверей через реле включения
F7 30 Очиститель фар - рабочий режим, обмотка реле включения
Вентилятор отопителя
Омыватель ветрового стекла - электродвигатель
Очиститель фар
Обогрев заднего стекла - реле(обмотка)
Освещение вещевого ящика
F8 7,5 Противотуманная фара - правая
F9 7,5 Противотуманная фара - левая
F10 7,5

Габаритные огни - левая сторона, сигнализатор включения
Освещение номерного знака, моторного отсека

Выключатель освещения приборов
Подсветка включателей-переключателей в салоне

F11 7,5 Габаритные огни - правая сторона
F12 7,5 Ближний свет фар - правая фара
F13 7,5 Ближний свет фар - левая фара
F14 7,5 Дальний свет - левая фара, контрольная лампа включения
F15 7,5 Дальний свет - правая фара
F16 15 Указатель поворота, реле прерыватель указателя поворота и аварийной сигнализации - режим указателя поворота
Фонари заднего хода
Реле контроля исправности ламп
Блок индикации бортовой системы контроля
Комбинация приборов
Приборная панель лапы сигнализации: давление масла, стояночный тормоз, уровень тормозной жидкости, АКБ
Маршрутный компьютер*
Генератор - обмотка возбуждения генератора

* - при наличии
