Таблица: Расшифровка блока предохранителей BMW 3er 75-82 E21


Номер Номинальный ток, A Назначение предохранителя

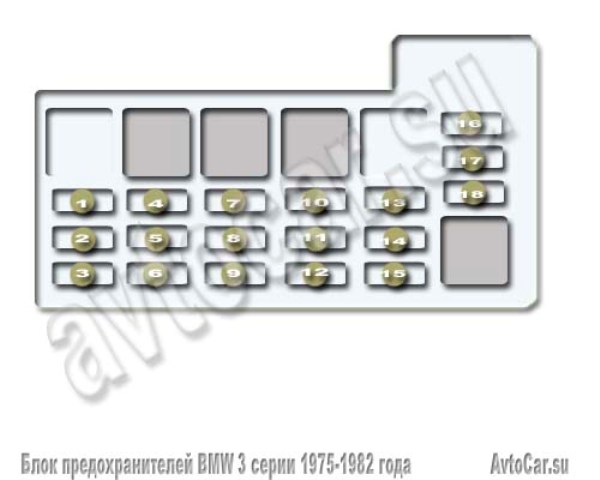

Блок предохранителей расположенных в моторном отсеке с левой стороны
блок предохранителей BMW 3er (E21)
1 8 Противотуманная фара - правая
2 8 Противотуманная фара - левая
3 16

Электрический топливный насос(V6)

Автоматическое пусковое устройство(V6)
4 8 Ближний свет - правая фара
5 8 Ближний свет - левая фара
6 8

Габаритный свет - правая фара

Освещение номерного знака

Задний противотуманный фонарь

Правый задний фонарь (красный сигнальный свет, габаритный, стояночный свет)

Освещение подкапотного пространства
7 8(16)

Дальний свет - правая фара

(+левая дополнительная фара дальнего света)
8 8(16)

Дальний свет - левая фара

(+правая дополнительная фара дальнего света)
9 8

Левый задний фонарь (красный сигнальный свет, габаритный, стояночный свет)

Габаритный свет - левая фара
10 16(25)

Обогрев заднего стекла

(+электропривод люка)
11 25

Электродвигатель вентилятора отопителя

Реле включения дополнительного вентилятора

Кондиционер
12 8

Стоп-сигнал

Звуковой сигнал (V4)

Радиоприемник
13 25 Дополнительный вентилятор
14 16

Задние ходовые огни

Тахометр

Контрольные лампы и указатели приборной панели

Электрический топливный насос (V4)
15 16

Указатель поворотов

Стеклоочиститель, омыватель, фароочиститель

Электрозеркала

Звуковой сигнал (V6)
16 16

Прикуриватель

Электропривод антенны
17 8

Указатель поворотов (в режиме аварийной сигнализации)

Освещение салона, вещевого ящика, багажника

Часы
18 16 Электродвигатель дополнительного вентилятора (V6)
V4 - 4-цилиндровый двигатель; V6 - 6-цилиндровый двигатель.

Вопрос–Ответ: предохранители BMW 3 (E21, 1975–1982)

💡 Не работает ближний свет
Проверьте F4 (8 А — правая фара) и F5 (8 А — левая фара).
🔦 Пропал дальний свет
Проверьте F7 (8/16 А — правая фара) и F8 (8/16 А — левая фара, доп. дальний).
🌙 Не горят габариты
Проверьте F6 (8 А — правая сторона, номер, задний фонарь) и F9 (8 А — левая сторона, задний фонарь).
🔲 Не греет заднее стекло
Проверьте F10 (16/25 А — обогрев заднего стекла, электролюк).
🌡️ Не включается вентилятор отопителя
Проверьте F11 (25 А — вентилятор отопителя, кондиционер) и F13 (25 А — доп. вентилятор).
🚨 Не работают поворотники или аварийка
Проверьте F15 (16 А — поворотники, стеклоочиститель, электрозеркала) и F17 (8 А — аварийка, освещение салона, часы).
🔌 Не работает прикуриватель
Проверьте F16 (16 А — прикуриватель, электропривод антенны).
⛽ Не работает бензонасос
Проверьте F3 (16 А — топливный насос V6) или F14 (16 А — топливный насос V4).
🔊 Не работает звуковой сигнал
Проверьте F12 (8 А — сигнал V4) или F15 (16 А — сигнал V6).
Источник: Рукаводство по эксплуатации | предохранители BMW, BMW 3er (E21) | Автор: Виктор Автокаров
| Обновлено: 2025-10-21
