| Маркировка |
Номинальный ток, A |
Назначение предохранителя |
| |
|
|
| Блок предохранителей расположенных под панелью управления - нижний |
 |
| F1 |
15 |
Стеклоочиститель задний |
| F2 |
30 |
Центральный замок |
| F3 |
5 |
Подушки безопасности и преднатяжители |
| F4 |
10 |
Диагностический разъём
Стоп-сигналы
Фары с отклоняемым световым пучком
Электронная система контроля устойчивости ESP
Зеркала заднего вида |
| F5 |
30 |
Передние стеклоподъёмники
Электропривод люка
|
| F6 |
30 |
Задние стеклопъёмники |
| F7 |
5 |
Внутреннее освещение: плафоны, перчаточный ящик, зеркала солнцезащитного козырька |
| F8 |
15 |
Датчик понижения давления в шинах
Датчик засорения сажевого фильтра |
| F9 |
30 |
Прикуриватель |
| F10 |
20 |
Подсветка
Подрулевой переключатель
Многофункциональный дисплей
Автомагнитола
CD-чейнджер |
| F11 |
15 |
Противоугонная блокировка рулевого управления
Автоматическая коробка передач |
| F12 |
15 |
Датчик дождя
Датчик освещенности
Датчик не пристегнутого ремня безопасности
Сигнал пересечения линии разметки |
| F13 |
5 |
Интеллектуальный коммутационный блок
Блок обслуживания прицепа |
| F14 |
15 |
Панель приборов
Подушки безопасности
Кондиционер
Помощь при парковке |
| F15 |
30 |
Центральный замок |
| F16 |
SHUNT |
Шунт Парковка / Клиент |
| F17 |
40 |
Обогрев заднего стекла |
| |

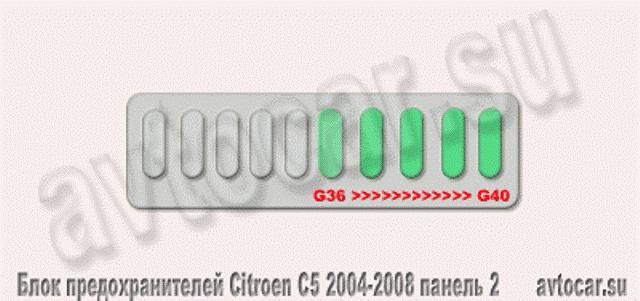

| Блок предохранителей расположенных под панелью управления - верхний |
 |
| G36 |
30 |
Блок предохранителей прицепа |
| G37 |
30 |
Электропривод переднего правого сиденья |
| G38 |
30 |
Электропривод переднего левого сиденья |
| G39 |
30 |
Обогрев переднего правого сиденья |
| G40 |
30 |
Обогрев переднего левого сиденья |
| |
|
|
| Блок предохранителей в моторном отсеке |
 |
| F1 |
20 |
Блок (калькулятор) управления двигателем
Электровентиляторы |
| F2 |
15 |
Звуковой сигнал |
| F3 |
10 |
Передние и задний стеклоомыватель - насос |
| F4 |
20 |
Омыватель фар - насос |
| F5 |
15 |
Топливный насос |
| F6 |
10 |
Автоматическая коробка передач (АКПП) |
| F7 |
10 |
Контактор уровня охлаждающей жидкости
Предпусковой подогрев дизельного двигателя
Антиблокировочная система - ABS |
| F8 |
20 |
Стартер |
| F9 |
10 |
Электронная система контроля устойчивости (EPS) - калькулятор двигателя |
| F10 |
30 |
Группа электрического насоса усилителя рулевого управления |
| F11 |
40 |
Вентилятор кондиционера |
| F12 |
30 |
Передний стеклоочиститель |
| F13 |
40 |
Интеллектуальный коммутационный блок - система торможения |
| F14 |
30 |
Компрессор воздуха (воздушный насос) |
|
