Таблица расшифровки блоков предохранителей ГАЗ-33104 Валдай

Номер	Номинальный ток, A	Назначение предохранителя

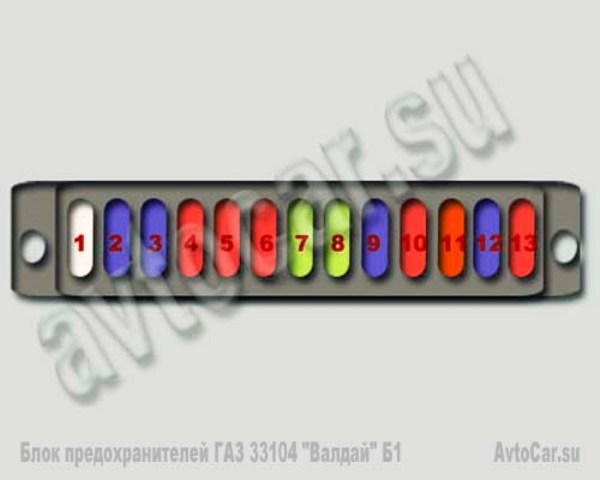

Верхний блок предохранителей

1	25	Блок управления ABS
2	15	Аварийно-световая сигнализация
3	15	Выключатель АКБ Магнитола
4	10	Стеклоочиститель Стеклоомыватель
5	10	Реле фар
6	10	Стоп-сигналы
7	20	Звуковой сигнал Прикуриватель
8	20	Вентилятор отопителя
9	15	Резерв
10	10	Комбинация приборов Задние ходовые огни Датчик скорости Зуммер Стеклоочиститель - реле
11	5	Блок управления ABS
12	15	Реле осушителя Реле блокировки стартера Блок управления свечами накаливания (д) Электромагнит останова двигателя Электромагнитная муфта вентилятора
13	10	Указатель поворотов

Нижний блок предохранителей

1	25	Резерв
2	15	Дальний свет - правая фара Индикатор дальнего света
3	15	Дальний свет - левая фара
4	10	Ближний свет - правая фара
5	10	Ближний свет - левая фара
6	10	Индикатор противотуманных фонарей Противотуманные фонари
7	20	Резерв
8	20	Резерв
9	15	Освещение кабины Освещение подкапотного пространства
10	10	Подсветка комбинации приборов Переключатели Прикуриватель
11	5	Резерв
12	15	Габаритные огни - правый борт Корректор фар Освещение вещевого ящика Освещение номерного знака
13	10	Габаритные огни - левый борт Индикатор габаритного света Фонари на крыше кабины

Вопрос–Ответ: предохранители ГАЗ‑33104 «Валдай»

💡 Не работает ближний свет
Проверьте F4 (10 А — правая фара) и F5 (10 А — левая фара).

🔦 Пропал дальний свет
Проверьте F2 (15 А — правая фара, индикатор дальнего) и F3 (15 А — левая фара).

🚨 Не работает аварийка или поворотники
Проверьте F2 (15 А — аварийная сигнализация, верхний блок) и F13 (10 А — указатели поворотов, верхний блок).

🛑 Не горят стоп‑сигналы
Проверьте F6 (10 А — стоп‑сигналы, верхний блок).

🔌 Не работает прикуриватель
Проверьте F7 (20 А — прикуриватель, звуковой сигнал, верхний блок) или F10 (10 А — подсветка комбинации приборов, прикуриватель, нижний блок).

🌡️ Не включается вентилятор отопителя
Проверьте F8 (20 А — вентилятор отопителя, верхний блок).

🪟 Не горит подсветка приборов или освещение салона
Проверьте F9 (15 А — освещение кабины и подкапотного пространства, нижний блок) и F10 (10 А — подсветка комбинации приборов, нижний блок).

💡 Не горят габариты
Проверьте F12 (15 А — правый борт, корректор фар, вещевой ящик, номерной знак) и F13 (10 А — левый борт, фонари на крыше кабины).

🛑 Не работает ABS
Проверьте F1 (25 А — блок управления ABS, верхний блок) и F11 (5 А — блок управления ABS, верхний блок).
