| Маркировка |
Номинальный ток, A |
Назначение предохранителя |
| |
|
|
| Основной блок предохранителей расположенных в салоне |
 |
| 1 |
FRT-Deicer |
15 |
Обогрев ветрового стекла - реле |
| 2 |
P/OUTLET |
15 |
Розетка для подключения дополнительного оборудования на 12 В
|
| 3 |
C/LIGHTER |
15 |
Прикуриватель |
| 4 |
ACC |
10 |
Замок зажигания - аудиосистема, блок BCM, блок управления системой электронного ключа |
| 5 |
A/BAG IND |
10 |
Индикатор отключения подушки безопасности - перед
|
| 6 |
A/BAG |
10 |
Подушки безопасности, модуль управления SRS |
| 7 |
T/SIG |
10 |
Аварийно-световая сигнализация |
| 8 |
- |
|
Резерв
|
| 9 |
- |
|
Резерв
|
| 10 |
R/WPR |
15 |
Очиститель заднего стекла - двигатель
Многофункциональный переключатель
|
| 11 |
- |
|
Резерв
|
| 12 |
RR (R/FOG) |
10 |
Противотуманные фонари (сзади) - реле |
| 13 |
FRT
(F/FOG) |
10 |
Противотуманные фары (перед) - реле |
| 14 |
ROOM 2 |
10 |
Реле автоматического отключения освещения |
| 15 |
STOP LP |
15 |
Стоп-сигналы
Блок управления системой электронного ключа
|
| 16 |
CLUSTER |
10 |
Комбинация приборов
Блок BCM
|
| 17 |
IG1 1 |
10 |
Обогрев сидений
Диагностический разъём
Стоп-сигнал - выключатель
Парктроники
|
| 18 |
ABS |
10 |
Гидроэлектронный модуль антиблокировочной системы, ABS, ESP |
| 19 |
B/UP LP |
10 |
Задние ходовые огни - выключатель |
| 20 |
PCU |
10 |
Блок управления двигателем
Блок управления системы электронного ключа
|
| 21 |
H/LP LH |
10 |
Фара - левая |
| 22 |
DAY TIME RUNNING LIGHT |
10 |
Дневные ходовые огни |
| 23 |
HAZARD |
15 |
Выключатель аварийной сигнализации |
| 24 |
SMK 1 |
25 |
Блок управления электронного ключа |
| 25 |
- |
|
|
| 26 |
SMK 2 |
10 |
Блок управления электронного ключа, выключатель кнопки пуска и остановки двигателя |
| 27 |
TCU |
15 |
Датчик скорости автомобиля
Датчик диапазонов автоматической коробки передач |
| 28 |
IGN COIL |
15 |
Катушка зажигания 1-4, конденсатор |
| 29 |
IGN 2 |
10 |
Дневные ходовые огни
Корректор света фар
Блок управления кондиционером
Передние фары
Электростеклоподъёмники - реле
Блок BCM
Блок управления системой электронного ключа
|
| 30 |
F/WPR |
25 |
Очиститель ветрового стекла |
| 31 |
DOOR LOCK |
20 |
Центральный замок - блок управления |
| 32 |
SAFETY P/WDW |
25 |
Электростеклоподъёмники - блокировка |
| 33 |
S/HEATER |
15 |
Обогрев передних сидений |
| 34 |
- |
|
Резерв |
| 35 |
ROOM 1 |
10 |
Освещение салона
Освещение багажника
Кондиционер
|
| 36 |
AUDIO |
20 |
Аудиосистема |
| 37 |
TAIL LH |
10 |
Фара и фонарь по левому борту
Освещение номерного знака
Подсветка панели приборов
|
| 38 |
TAIL RH |
10 |
Фара и фонарь по правому борту
Подсветка выключателей, переключателей в салоне, рычага селектора
Комбинация приборов, кнопки включения и переключения |
| 39 |
START |
10 |
МКПП - переключатель замка зажигания
АКПП - переключатель режимов трансмиссии |
| 40 |
H/LP RH |
10 |
Фара - правая
Комбинация приборов
|
| 41 |
P/WDW LH |
25 |
Блок управления стеклоподъёмниками, переключатель левого заднего |
| 42 |
P/WDW RH |
25 |
Блок управления стеклоподъёмниками, переключатель правого заднего |
| 43 |
HTD MIRR |
10 |
Система обогрева наружных зеркал заднего вида |
| 44 |
A/CON 2 |
10 |
Кондиционер |
| 45 |
- |
|
Резерв |

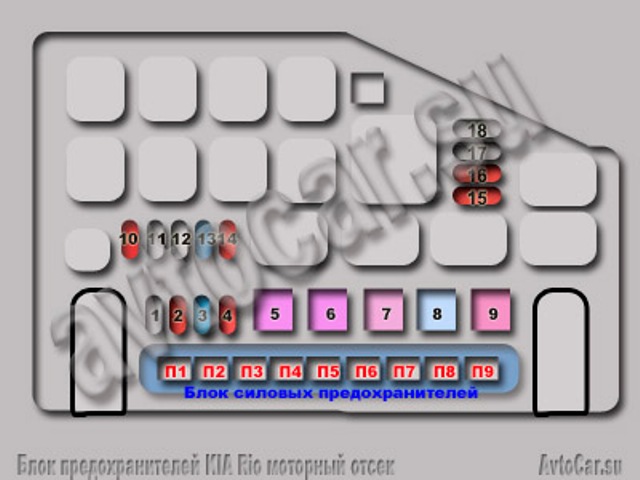

| Блок предохранителей в моторном отсеке |
 |
| Назначение плавких перемычек в блоке силовых предохранителей |
| П1 |
|
- |
Резерв |
| П2 |
|
40 |
Реле вентилятора |
| П3 |
|
40 |
Обогрев заднего стекла - реле |
| П4 |
|
40 |
Гидроэлектронный модуль ABS |
| П5 |
|
40 |
Гидроэлектронный модуль ABS
Диагностический разъём |
| П6 |
|
125 |
Генератор
|
| П7 |
|
|
Резерв |
| П8 |
|
|
Резерв |
| П9 |
|
50 |
Распределительная коробка панели приборов
Реле задних фонарей
|
| Назначение предохранителей в блоке предохранителей моторного отсека |
| 1 |
|
- |
Резерв |
| 2 |
|
10 |
Реле обогрева наружных зеркал |
| 3 |
|
15 |
Топливный насос |
| 4 |
|
10 |
Звуковой сигнал |
| 5 |
|
50 |
Блок коммутации - распределительная коробка панели приборов |
| 6 |
|
40 |
Вентилятор охлаждения двигателя - реле, высокая и низкая скорость |
| 7 |
|
30 |
Блок управления двигателем |
| 8 |
|
40 |
ACC - реле
Замок зажигания, кнопка пуск-стоп
IG2 - реле |
| 9 |
|
50 |
Замок зажигания, кнопка пуск-стоп |
| 10 |
|
10 |
Кондиционер |
| 11 |
|
- |
Резерв |
| 12 |
|
- |
Резерв |
| 13 |
|
15 |
Блок управления двигателем
Электромагнитный клапан системы изменения фаз газораспределения
Система питания - топливные форсунки
|
| 14 |
|
10 |
Модуль иммобилизатора
Блок управления двигателем
Датчик системы управления двигателем
|
| 15 |
|
10 |
Блок ТСМ |
| 16 |
|
10 |
Лампа света заднего хода |
| 17 |
|
- |
Резерв |
| 18 |
|
- |
Резерв |
|
