Номинальный ток, A |
Назначение предохранителя |
| |
|
|

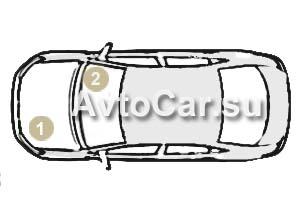

| Блок предохранителей расположенных в моторном отсеке |
  |
| 1 |
40 |
Вентилятор системы охлаждения |
| 2 |
80 |
Насос системы гидроусилителя рулевого управления |
| 3 |
40 |
Диагностический разъём
Аварийно-световая сигнализация
Стеклоочиститель и стеклоомыватель ветрового стекла
Центральный замок
Габаритные огни
|
| 4 |
40 |
Фары |
| 5 |
- |
|
| 6 |
- |
|
| 7 |
30 |
Антиблокировочная система тормозов
Система курсовой устойчивости
|
| 8 |
20 |
Антиблокировочная система тормозов
Система курсовой устойчивости
|
| 9 |
30 |
Электронная система управления двигателем - реле |
| 10 |
- |
|
| 11 |
30 |
Замок зажигания |
| 12 |
20 |
Стартер - втягивающее реле |
| 13 |
30 |
Замок зажигания |
| 14 |
- |
|
| 15 |
40 |
Климатическая система |
| 16 |
- |
|
| 17 |
40 |
Обогрев заднего стекла |
| 18 |
- |
- |
| 19 |
10 |
Антиблокировочная система тормозов
Система курсовой устойчивости
|
| 20 |
15 |
Противотуманные фары |
| 21 |
15 |
Звуковой сигнал |
| 22 |
- |
|
| 23 |
20 |
Омыватель фар |
| 24 |
15 |
Топливный насос |
| 25 |
- |
|
| 26 |
10 |
Кондиционер - электромагнитная муфта |
| 27 |
10 |
Генератор |
| 28 |
- |
- |
| 29 |
- |
- |
| 30 |
10 |
Система управления двигателем |
| 31 |
15 |
Комбинация приборов
Центральный замок
Освещение салона
|
| 32 |
- |
|
| 33 |
10 |
ЭБУ двигателем |
| 34 |
10 |
| 35 |
10 |
| 36 |
10 |
| |
| Блок предохранителей в салоне |
 |
| 37 |
15 |
Центральный замок |
| 38 |
- |
|
| 39 |
10 |
Дальний свет - левая фара |
| 40 |
10 |
Дальний свет - правая фара |
| 41 |
- |
|
| 42 |
- |
|
| 43 |
15 |
Прикуриватель |
| 44 |
7,5 |
Аудиосистема |
| 45 |
10 |
Электрозеркала |
| 46 |
7,5 |
Габаритные огни - правый борт |
| 47 |
10 |
Диагностический разъём |
| 48 |
- |
|
| 49 |
20 |
Центральный замок |
| 50 |
10 |
ЭБУ электрооборудованием |
| 51 |
15 |
Аварийно-световая сигнализация/указатели поворотов |
| 52 |
20 |
Электропривод люка в крыше |
| 53 |
20 |
Омыватели стекол |
| 54 |
- |
|
| 55 |
30 |
Электростеклоподъёмники - правый борт |
| 56 |
30 |
Электростеклоподъёмники - левый борт |
| 57 |
7,5 |
Охранная сигнализация |
| 58 |
7,5 |
Обогрев стекол |
| 59 |
- |
|
| 60 |
15 |
Ближний свет - правая |
| 61 |
15 |
Ближний свет - левая |
| 62 |
- |
|
| 63 |
- |
|
| 64 |
- |
|
| 65 |
10 |
AirBag |
| 66 |
10 |
Иммобилизатор
Комбинация приборов
Система блокировки ключа в замке зажигания
|
| 67 |
20 |
ABS
Система курсовой устойчивости
Гидроусилитель рулевого управления - электронасос
|
| 68 |
20 |
Очиститель стекол |
| 69 |
20 |
Электронная система управления двигателем |
| 70 |
10 |
Замок зажигания |
| 71 |
7,5 |
AirBag |
| 72 |
- |
|
| 73 |
- |
|
| 74 |
20 |
Обогрев сидений |
| 75 |
25 |
Центральный замок |
| 76 |
10 |
Компрессор кондиционера - реле муфты |
| 77 |
30 |
Электростеклоподъёмники - правый борт |
| 78 |
30 |
Электростеклоподъёмники - левый борт |
| 79 |
10 |
Задние ходовые огни |
| 80 |
7,5 |
Электролюк |
| 81 |
7,5 |
Габаритные огни - левый борт |
| 82 |
7,5 |
Противотуманные фары
Подсветка панели приборов и органов управления
|
| 83 |
- |
|
| 84 |
- |
|
| 85 |
- |
|
| 86 |
- |
|
|
