| Маркировка |
Номинальный ток, A |
Назначение предохранителя |
| |
|
|
| Основной блок предохранителей расположенных в салоне |
 |
| 1 |
FOG |
15 |
- |
| 2 |
STOP |
15 |
Стоп-сигналы
Система впрыска топлива
ABS
Система блокировки переключения
|
| 3 |
ECU-IG |
10 |
ABS |
| 4 |
STARTER |
5 |
Стартер |
| 5 |
LIGHTER |
15 |
Прикуриватель
Часы
Электропривод зеркал
Магнитола
|
| 6 |
ECU-B |
5 |
Электронная система управления дизельным двигателем |
| 7 |
METER |
10 |
Панель приборов |
| 8 |
TURN |
7.5 |
Аварийно-световая сигнализация
Указатель повоотов
|
| 9 |
IGNITION |
7.5 |
Система впрыска топлива
Система зарядки АКБ
|
| 10 |
TAIL |
15 |
Габоритные огни - задние
Подсветка номерного знака, комбинации приборов, аудиосистемы
|
| 11 |
WIPER |
20 |
Стеклоочистители
Стеклоомыватель
|
| 12 |
DEFOG |
30 |
Обогрев заднего стекла |
| 13 |
IDLE-UP |
10 |
Система повышения частоты вращения холостого хода |
| 14 |
DOOR |
30 |
Центральный замок |

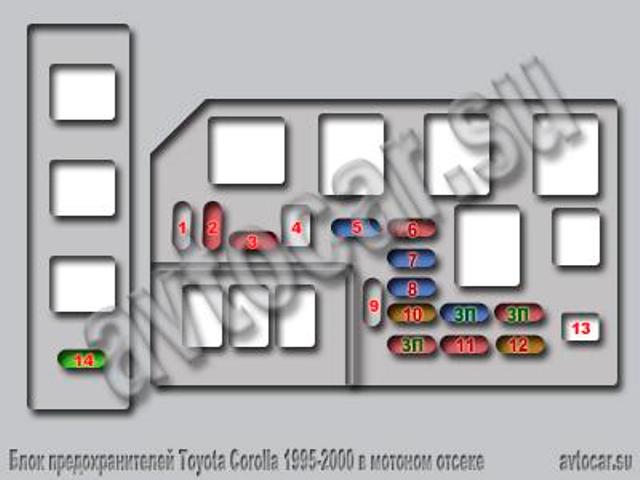

| |
| Блок предохранителей в подкапотном пространстве |
 |
| 1 |
|
- |
Резерв |
| 2 |
HEAD RH |
10 |
Фара правая |
| 3 |
HEAD LH |
10 |
Фара левая |
| 4 |
|
- |
Резерв |
| 5 |
AM2 |
15 |
Замок зажигания |
| 6 |
HAZARD |
10 |
Аварийная сигнализация |
| 7 |
EFI/бензин
F-HTR/дизель
|
15 |
ЭБУ двигателем
Подогрев топлива
|
| 8 |
DOME |
15 |
Освещение салона
Аудиосистема
|
| 9 |
|
- |
Резерв |
| 10 |
ALT-S |
5 |
Генератор |
| 11 |
HORN |
10 |
Звуковой сигнал |
| 12 |
FAN |
5 |
Система управления двигателем /4A-GE/ |
| |
|
- |
Резерв |
| 14 |
CDS FAN |
30 |
Вентилятор |
| |
|
|
|
|
