| Маркировка |
Номинальный ток, A |
Назначение предохранителя |
| |
|
|

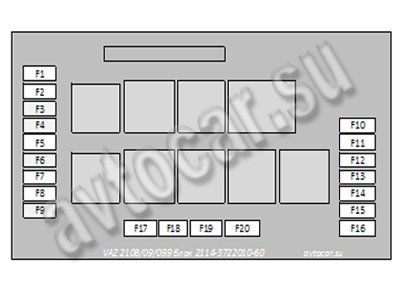

| Блок предохранителей расположенных под панелью управления 2114-3722010-60 |
|
|
| F1 |
10 |
Очиститель фар: момент включения, контакты реле включения
Омыватель фар - клапан |
| F2 |
10 |
Указатель поворотов и реле прерыватель аварийной сигнализации
Контрольная лампа аварийной сигнализации |
| F3 |
10 |
Стоп-сигнал
Освещение салона |
| F4 |
20 |
Заднее стекло - нагревательный элемент, реле (контакты) включения
Прикуриватель
Розетка для лампы освещения |
| F5 |
20 |
Вентилятор системы охлаждения двигателя - электродвигатель
Звуковой сигнал с реле включения |
| F6 |
30 |
Стеклоподъемники передних дверей через реле включения |
| F7 |
30 |
Очиститель фар - рабочий режим, обмотка реле включения
Вентилятор отопителя
Омыватель стекол - эл. двигатель
Очиститель заднего стекла - моторедуктор
Омыватель заднего стекла - реле времени
Клапан включения реле ветрового и заднего стекла
Электроветилятор системы охлаждения двигателя - реле (обмотка)
Обогрев заднего стекла - реле (обмотка)
Контрольная лампа обогрев заднего стекла
Освещение вещевого ящика
|
| F8 |
7,5 |
Противотуманная фара - левая |
| F9 |
7,5 |
Противотуманная фара - правая |
| F10 |
7,5 |
Габаритные огни - левая сторона |
| F11 |
7,5 |
Габаритные огни - правая сторона |
| F12 |
7,5 |
Ближний свет фар - правая фара |
| F13 |
7,5 |
Ближний свет фар - левая фара |
| F14 |
7,5 |
Дальний свет - левая фара, контрольная лампа включения |
| F15 |
7,5 |
Дальний свет - правая фара |
| F16 |
15 |
Указатель поворота, реле прерыватель указателя поворота и аварийной сигнализации - режим указателя поворота
Фонари заднего хода
Очиститель ветрового стекла (моторедуктор и реле)
Генератор - обмотка возбуждения
Контрольные лампы: уровень тормозной жидкости, давление масла, воздушная заслонка карбюратора, стояночный тормоз
Указатель температуры охлаждающей жидкости
Указатель уровня топлива, контрольная лампа резерва
Вольтметр |
|
Другие варианты блоков предохранителей ВАЗ 2109:
❓ Вопрос–Ответ о предохранителях ВАЗ‑2109 (блок 2114‑3722010‑60)
🔌 Где находится блок?
Под панелью управления, со стороны водителя. Это основной блок предохранителей модели 2109.
💡 Какой предохранитель отвечает за свет?
F12 и F13 — ближний свет (правая/левая фара), F14 и F15 — дальний свет, F10 и F11 — габариты.
🚗 Почему не работают дворники и печка?
Проверь F7 (30 А) — он защищает вентилятор отопителя, омыватели и очистители стёкол, а также реле обогрева заднего стекла.
🌡 Какой предохранитель за вентилятор охлаждения?
F5 (20 А) — электродвигатель вентилятора системы охлаждения и звуковой сигнал.
🧊 Обогрев заднего стекла не работает — что проверить?
F4 (20 А) — нагревательный элемент заднего стекла, а также прикуриватель и розетка для лампы освещения.
📢 Почему нет аварийки и поворотников?
F2 (10 А) — указатели поворота и реле аварийной сигнализации. Также проверь F16 (15 А), он связан с фонарями заднего хода и контрольными лампами.
⚠️ Можно ли ставить предохранитель большего номинала?
Нет. Это может привести к перегреву проводки и пожару. Сначала устрани причину перегорания, а потом ставь предохранитель нужного номинала.
🔎 Как быстро найти нужный предохранитель?
Смотри схему на крышке блока или таблицу расшифровки — там указаны номера, ампераж и назначение.
