Расшифровка блока предохранителей ВАЗ-2190 / Lada Granta


Номер Номинальный ток, A Назначение предохранителя

Блок предохранителей расположенных под панелью управления

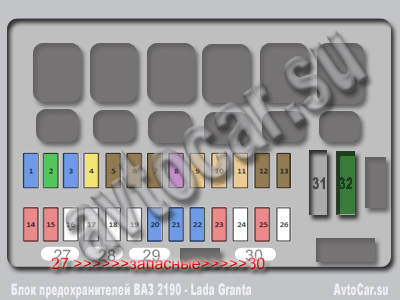

Блок предохранителей Лада Гранта
F1 15 Электронный блок управления двигателем (далее - ЭБУ)
Вентилятор системы охлаждения - реле
Топливные форсунки
F2 30 Электростеклоподъёмники
F3 15 Аварийная сигнализация
F4 20 Очиститель ветрового стекла
Подушка безопасности
F5 7,5 Реле - клемма 15
Очистители и омыватели заднего стекла - переключатель
F6 7,5 Задний ход - фонари
F7 7,5 ЭБУ
F8 25 Обогрева заднего стекла
F9 5 Габаритные огни - правый борт
F10 5 Габаритные огни - левый борт
F11 5 Задние противотуманные фонари
F12 7,5 Ближний свет - правая фара
F13 7,5 Ближний свет - левая фара
F14 10 Дальний свет - правая фара
F15 10 Дольний свет - левая фара
F16 - Резерв
F17 - Резерв
F18 - Резерв
F19 - Резерв
F20 15 Звуковой сигнал
Прикуриватель
Замок багажника
Диагностический разъём
F21 15 Топливный насос
F22 15 Блок управления центральным замком
F23 10 Дневные ходовые огни
F24 - Резерв
F25 10 Освещение салона
Стоп-сигнал
F26 - Резерв
F31 - Резерв
F32 30 Блок управления электромеханическим усилителем руля
Климатическая установка

Вопрос–Ответ: предохранители Lada Granta

💡 Не работает ближний свет
Проверьте F12 (7,5 А — правая фара) и F13 (7,5 А — левая фара).
🔦 Пропал дальний свет
Проверьте F14 и F15 (по 10 А).
🌡️ Не включается вентилятор охлаждения
Проверьте F1 (15 А — реле вентилятора).
🔲 Не греет заднее стекло
Проверьте F8 (25 А).
🚨 Не работает аварийка
Проверьте F3 (15 А).
🔊 Не работает звуковой сигнал, прикуриватель или замок багажника
Проверьте F20 (15 А).
🌙 Не горят габариты
Проверьте F9 (5 А — правый борт) и F10 (5 А — левый борт).
🪟 Не работают стеклоподъёмники
Проверьте F2 (30 А).
💡 Не горит свет в салоне или не работают стоп‑сигналы
Проверьте F25 (10 А).
🧹 Не работает стеклоочиститель
Проверьте F4 (20 А — передний) и F5 (7,5 А — задний).
🚦 Не горят противотуманные фонари
Проверьте F11 (5 А).
🧊 Не работает климат-контроль или усилитель руля
Проверьте F32 (30 А).
🔌 Не работает диагностический разъём OBD
Проверьте F20 (15 А — общий с прикуривателем).

Чек‑лист: как правильно заменить предохранитель

  • Заглушите двигатель и выключите зажигание.
  • Откройте крышку блока предохранителей (в салоне или под капотом).
  • Найдите нужный предохранитель по схеме или FAQ выше.
  • Аккуратно извлеките его пинцетом или съёмником.
  • Проверьте: если вставка перегорела — замените на новый того же номинала.
  • Никогда не используйте «жучки» или перемычки — это опасно!
Источник: Рукаводство по эксплуатации | блок предохранителей Lada | Автор: Виктор Автокаров
| Обновлено: 2025-10-25
